ТРАНСФОРМАТОРЫ СЕРИИ ТСП-РН

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
  Трансформатор предназначен для питания выпрямительных агрегатов в электрических сетях переменного тока частотой 50 (60) Гц в рудниках и шахтах не опасных по газу.

ОПИСАНИЕ:
Трансформатор состоит и из следующих составных частей:
- активная часть;
- корпус с вводной коробкой ВН;
- крышка с вводной коробкой НН;
- ходовой части;
Магнитопровод силового трансформатора стержневого типа выполнен из холоднокатаной текстурованной электротехнической стали с низкими удельными потерями.
Обмотка ВН имеет отводы для возможности регулирования коэффициента трансформации в пределах ± 5% , выведенные на изоляционную панель.
В трансформаторе установлены датчики температуры для защиты от перегрева.
На боковой стенке кожуха имеется люк для доступа к регулировочным отводам.
На торцевой стенке корпуса установлена вводная кабельная коробка с муфтой для высоковольтного кабеля.
Выводная коробка на крышке трансформатора имеет две муфты под силовой кабель и две муфты под контрольный.
Пылеводонепроницаемость фланцевых соединений обеспечивается уплотнительными прокладками.

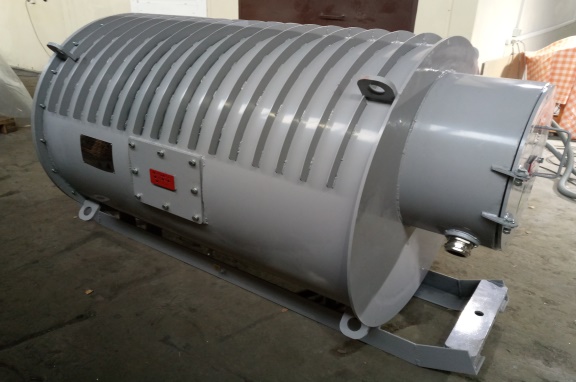

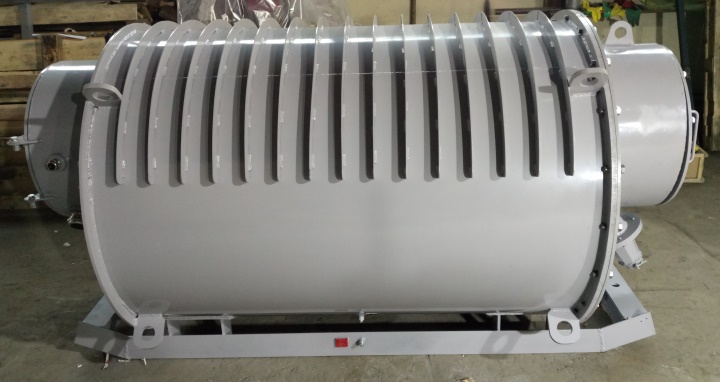

Трансформатор сухой преобразовательный ТСП-160/6-0,23 УХЛ5
