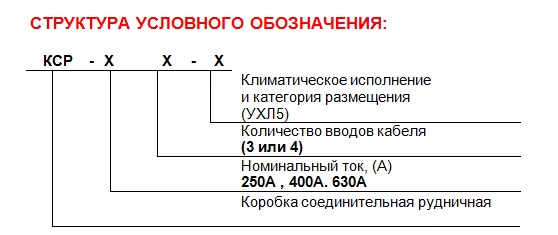

КОРОБКА НИЗКОВОЛЬТНАЯ СОЕДИНИТЕЛЬНАЯ РУДНИЧНАЯ КСР (КРН)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
   Коробки соединительные рудничные типа КСР предназначены  для соединения и разветвления гибких, бронированных и небронированных кабелей и проводов с  медными или алюминиевыми жилами на горнорудных предприятиях, предприятиях минерально-сырьевого  комплекса и строительной индустрии, дробильно-сортировочных и обогатительных фабриках, шахтах,  разрезах и других предприятиях не опасных по взрыву газа и пыли, где допускается применение оборудования в  исполнении  РН1.
Коробки предназначены для работы в сетях переменного тока напряжением до 1000 В частотой 50Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ:
¦ температура окружающей среды, °С ...........................................................от - 25 до + 40
¦ относительная влажность воздуха при 35 °С,% ……........до 100 с конденсацией влаги
¦ запыленность окружающей среды, мг/м3 …………….………………………............до 100
¦ рабочее положение…………………………………..…………рекомендуется вертикальное
¦ допустимый наклон в любом направлении, град.……………………………....................90
¦ вибрация места установки коробки при частоте 1-35 Гц, м/с2 ………................…..до 4,9
¦ степень защиты по ГОСТ 14254-96 ………..................................................................…..IP54
¦ уровень защиты  ………................................................................................................…..РН1

ОПИСАНИЕ:

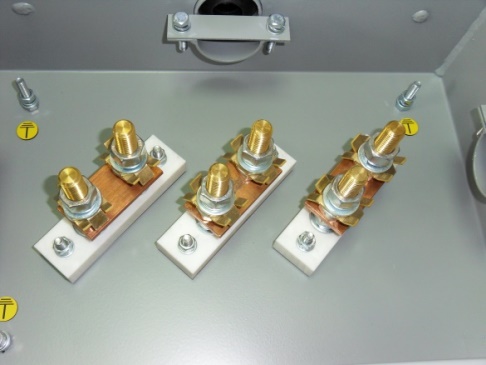

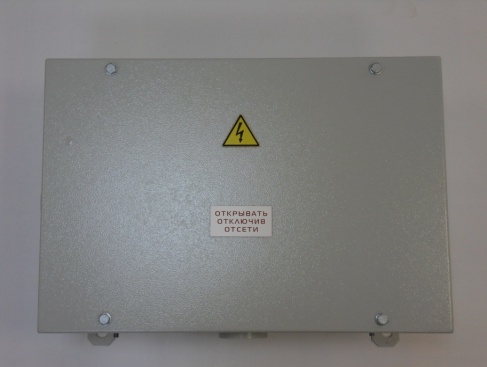

Корпус и крышка коробки выполнены из окрашенного металла толщиной 2 мм. Снаружи корпуса имеется от трех до четырех вводных устройств, обеспечивающих  ввод и уплотнение кабелей с наружным диаметром от 30 до 50 мм (сечение жил кабелей от 50 до 150 мм2). Зажимы (6 штук), предназначенные для силовых цепей, рассчитаны а присоединение  жил  кабелей  без  наконечников с  помощью  корончатых  (трехлапчатых шайб). Вводные горловины коробки снабжены  устройствами (зажимами) фиксирующими  кабель для защиты  от выдергивания и провиса.
