ШКАФЫ АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ РЕЗЕРВА Ш-АВР-РН

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:

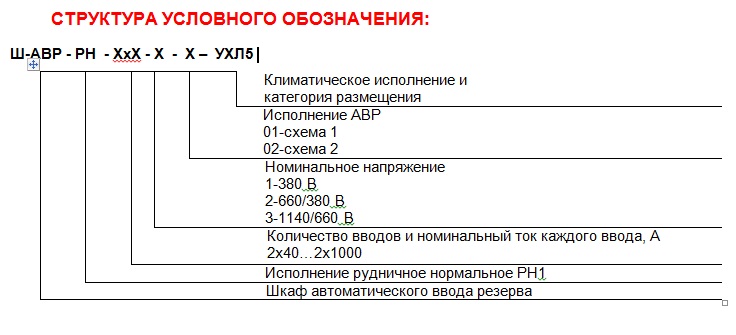

  Шкафы автоматического включения резерва типов Ш-АВР-РН-2х40-Х-01(02)… Ш-АВР-РН-2х1000-Х-01(02) (в стандартном или усиленном корпусе, с информационным блоком БИН или без него) применяются для работы в трехфазных сетях переменного тока с изолированной нейтралью трансформатора  в условиях рудников и шахт, не опасных по взрыву газа и пыли, предприятий горнорудной промышленности для обеспечения бесперебойного питания.

ОПИСАНИЕ:

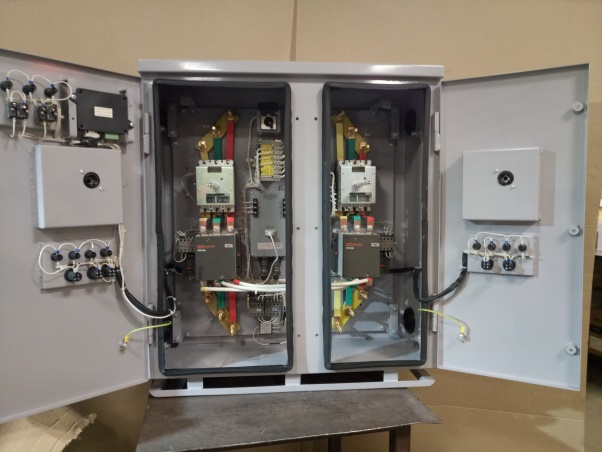

  Корпус шкафа Ш-АВР изготавливается из металла толщиной 2 мм и 4 мм. Необходимость изготовления корпуса из металла толщиной 4 мм указывается в заявке. Корпус шкафа Ш-АВР представляет собой сварную конструкцию, состоящую из нескольких отсеков (в зависимости от схемы управления), каждый из которых закрывается дверцей. Дверцы крепятся к корпусу шарнирно. В шкаф вмонтирован комплект электрических аппаратов. К корпусу шкафа приварены салазки, для крепления на стене и для строповки на корпусе имеются петли. На боковых стенках корпуса расположены кабельные вводные устройства, винты заземления, ручки для перемещения.
В шкафах АВР выполнены углубления под рукоятки автоматических выключателей и под панели управления и сигнализации. Механизм блокировки препятствует открыванию дверцы при включенном автоматическом выключателе.
Соединение дверцы с корпусом имеет резиновый уплотнитель.

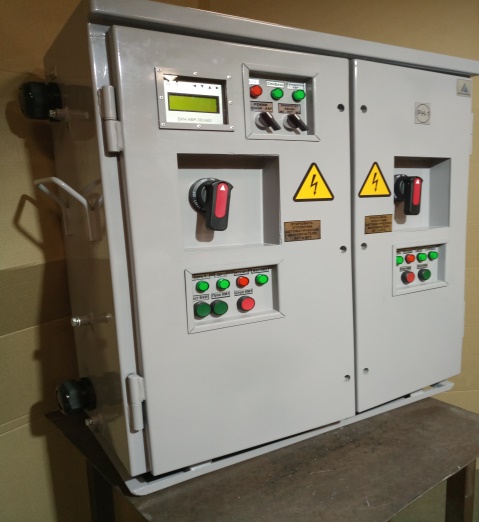

Вид шкафа Ш-АВР-РН-2х100-2-01-УХЛ5
