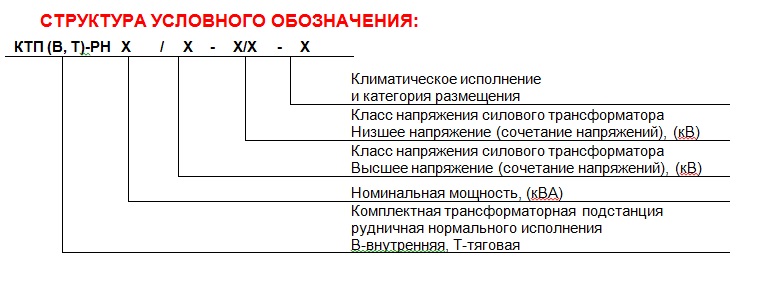

ПОДСТАНЦИИ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ СЕРИИ КТП(В,Т )-РН
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ:
Подстанции КТП (В, Т) - РН предназначены для снабжения трехфазным током электроприемников, устанавливаемых в подземных выработках угольных шахт, не опасных по газу и пыли, а также на горных предприятиях (карьерах), что разрабатывают полезные ископаемые, для обеспечения защиты от токов утечки и максимальной токовой защиты линий низшего напряжения

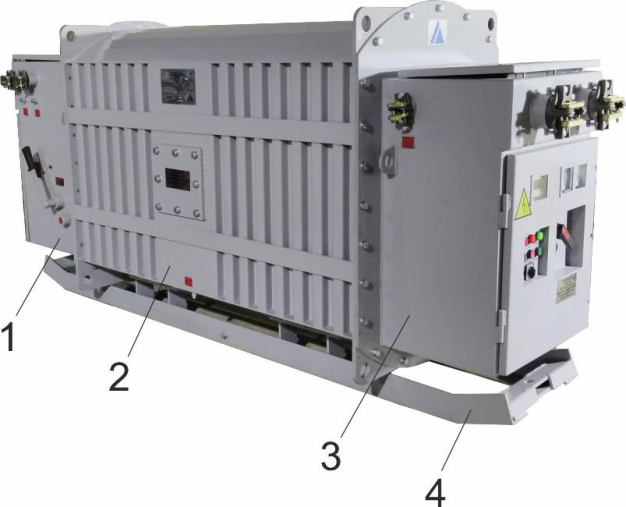

1 - распределительное устройство высокого напряжения РУВН,
2 – отсек силового трансформатора,
3 - распределительное устройство низкого напряжения РУНН,
4 – салазки.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ:
Распределительное устройство ВН обеспечивает:
¦ ручное отключение напряжения 6 (10) кВ при номинальной нагрузке на трансформатор;
¦ ручное включение трансформатора в режиме холостого хода;
Распределительное устройство НН обеспечивает:
¦ ручное включение-отключение;
¦ регулировку электронных защит от токов короткого замыкания и перегрузки;
¦ температурную защиту трансформатора и защиту от токов утечки на землю (время срабатывания не более 0,2 сек.);
¦ измерение напряжения, тока нагрузки и тока утечки;
¦ проверку исправности действия реле тока утечки и его блокировку;
¦ электромеханическую блокировку;
¦ учет электрической энергии;
¦ отображение информации на ЖКИ (экране) значений токовых нагрузок, напряжения сети, диагностики работы основных узлов коммутационной аппаратуры ( автоматического выключателя).
¦ световую индикацию срабатывания блоков защит БКЗ-3МК, БДУ-4-2, БЗ-2;
КТП-РН-400/6/0,4-УХЛ5
(многофидерная)

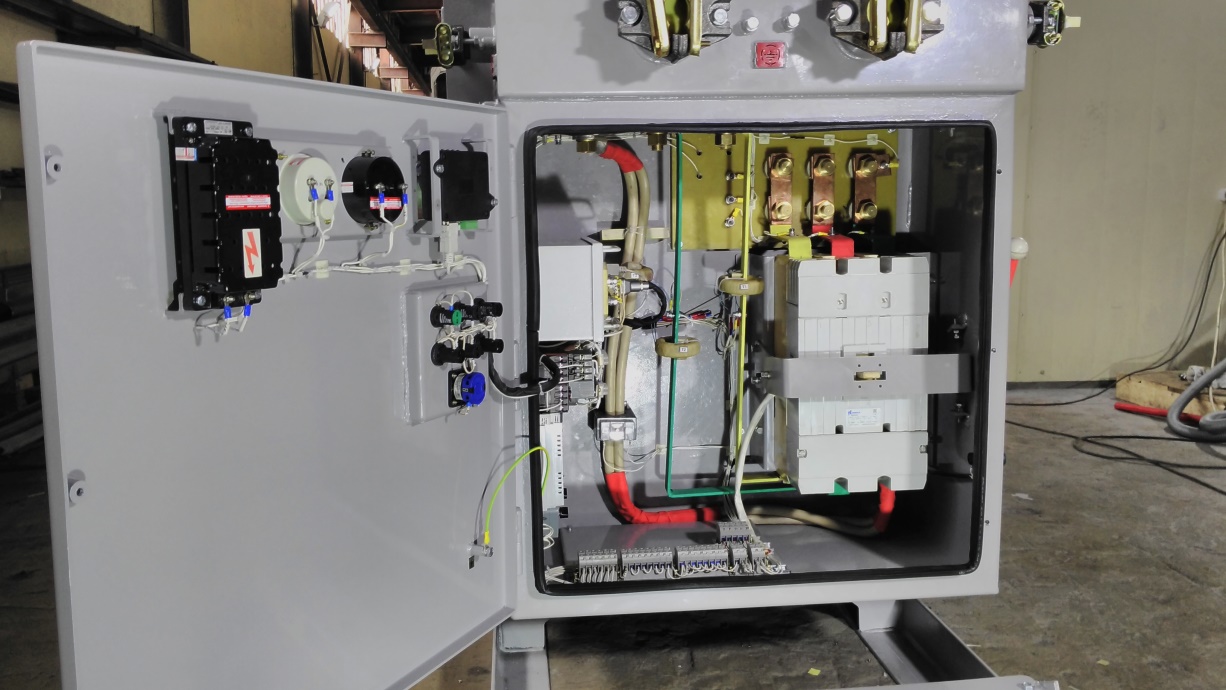

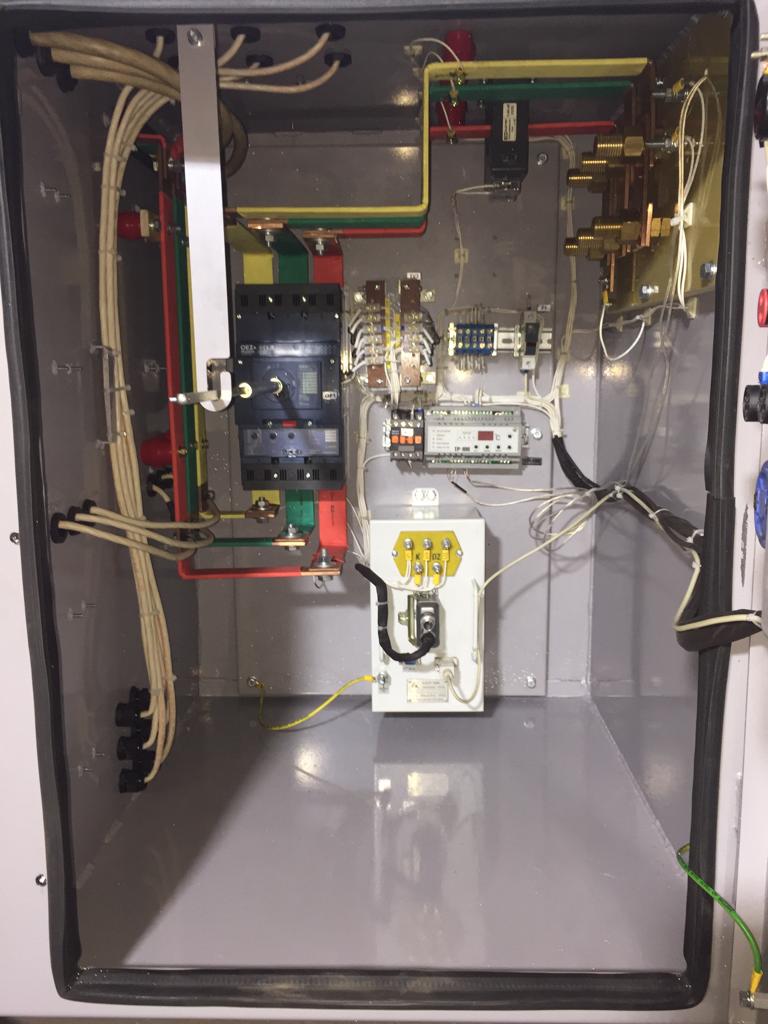

Внутренний вид КТП-РН-630/6-0,69/1,2-УХЛ5
- РУНН

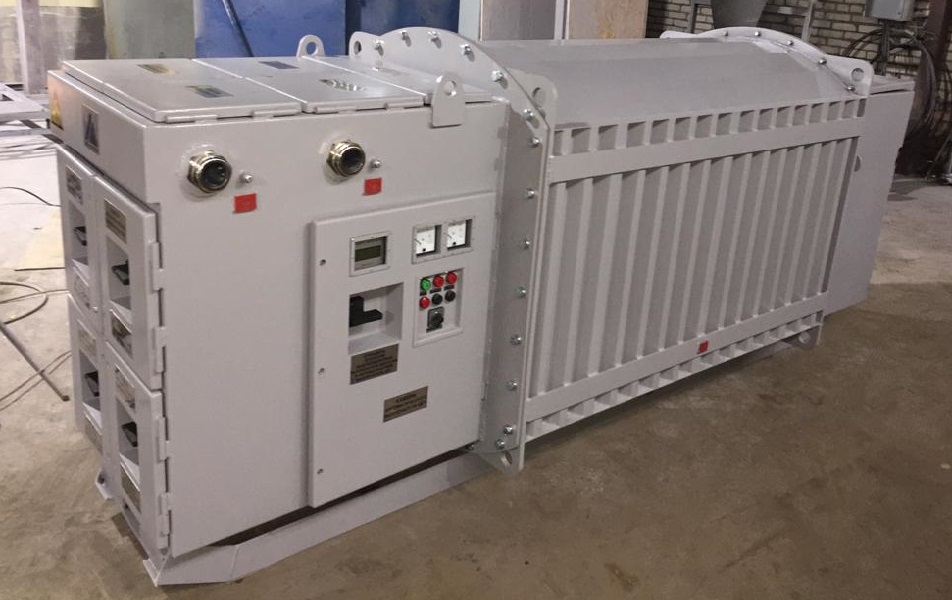

Комплектная трансформаторная подстанция КТП-РН-400/6/0,4-УХЛ5, многофидерная, в составе: РУВНН - выключатель автогазовый ВНА-10/630-П-з-И2 УХЛ2; РУНН - входной выключатель BH630SE305-630A, отходящие BH630NE305- 400А, BD250NE305-250A, BD250NE305-100A – 2 шт., производства OEZ. (Д х Ш х В мм, 3410 х 1030 х 1370, вес 2900 кг.) (Подстанция выполнена по техническому заданию ПАО «Комбинат Магнезит»)
КТП-РН-400/6/0,4-УХЛ5 (многофидерная)

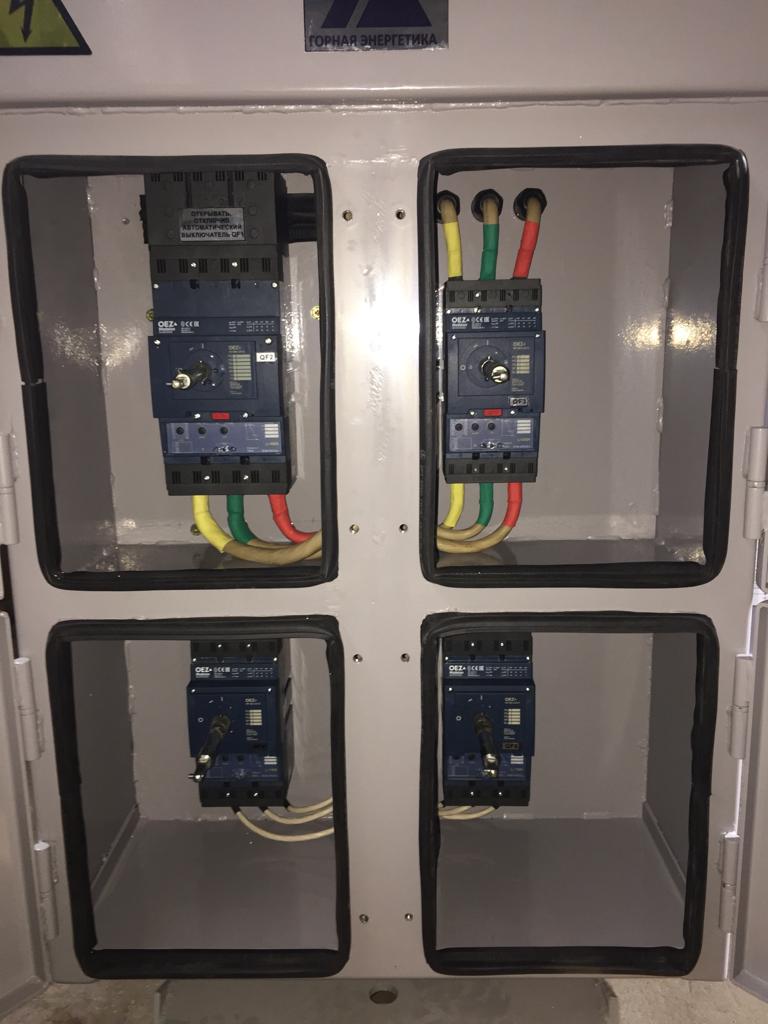

Распределительное устройство НН
